【HD新品推荐】60~110GHz毫米波波导同轴转换
浏览次数:7     发布时间:2021-07-22



恒达微波最新研发生产的HD-WCA型与HD-WECA型波导同轴转换具有频带宽、规格品种齐全、电压驻波比和插入损耗低等特点。近期优化的正交和端接结构BJ740、BJ900产品,指标性能均有较大提升。

详情请点击此处查看产品规格书,或扫描文末二维码。



1产品应用:微波测量、微波设备、微波系统。

2产品优势:频带宽、电压驻波比低、插入损耗低。



端接结构





型号:HD-740WECA1.0



电气指标

频率范围

60~90GHz

最大驻波

≤1.6

最大插损

≤0.9dB



驻波曲线





型号:HD-900WECA1.0



电气指标

频率范围

73.8~110GHz

最大驻波

≤1.6

最大插损

≤1.2dB



驻波曲线





正交结构





型号:HD-740WCA1.0



电气指标

频率范围

60.5~91.9GHz

最大驻波

≤1.55

最大插损

≤1.0dB



驻波曲线

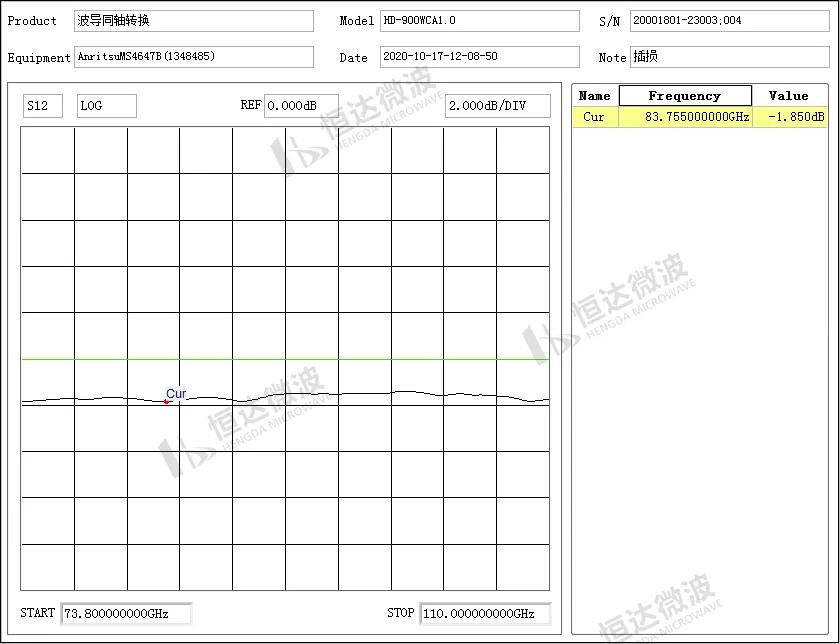

型号:HD-900WCA1.0



电气指标

频率范围

73.8~110GHz

最大驻波

≤1.55

最大插损

≤1.0dB

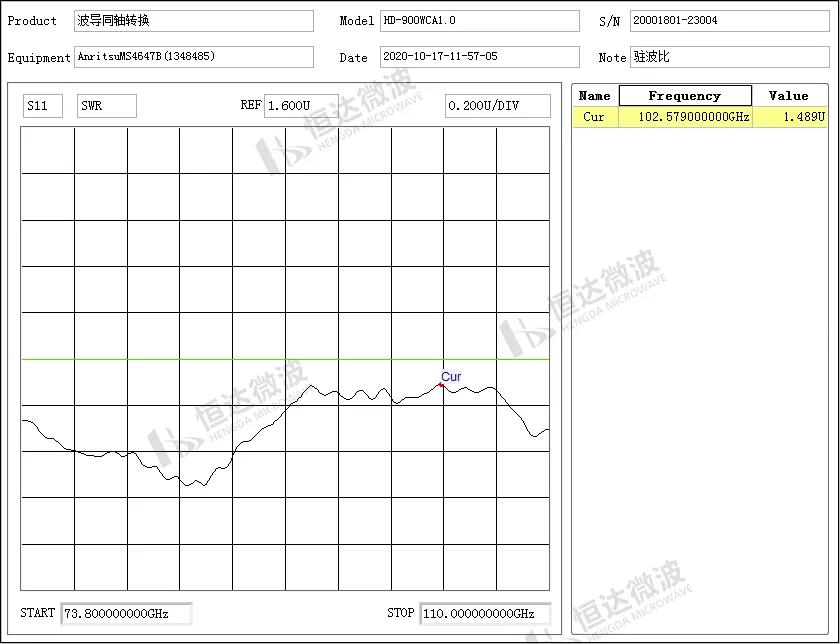

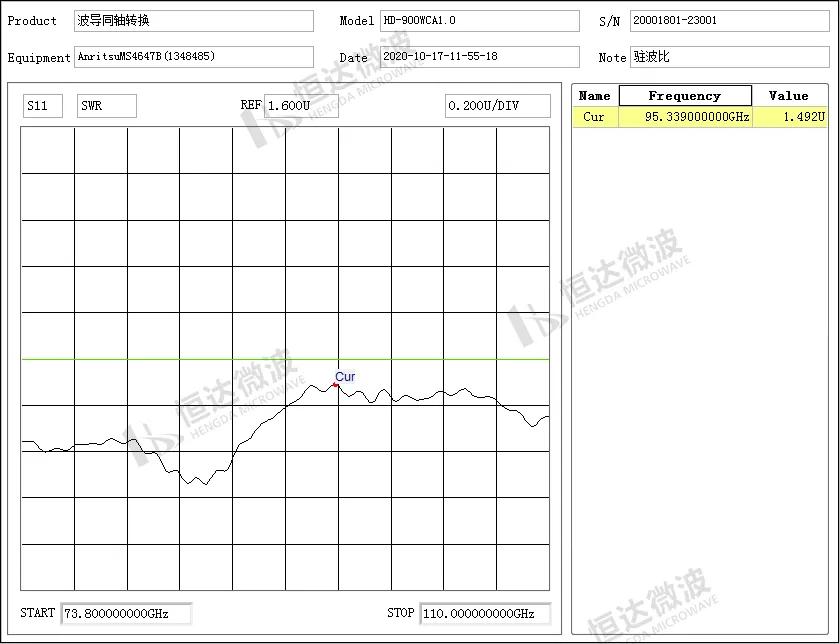

驻波曲线





扫描下方二维码,查看产品规格书!
