【HD新品发布】 Ka波段全频带波导隔离器
浏览次数：6     发布时间：2018-08-22
HD Ka波段全频带波导隔离器，在全频带26.5-40GHz内具有低驻波、低损耗、高隔离度的特性。被广泛应用在Ka微波馈线链路中，当电磁能量传输方向与箭头方向相反的时候，传输能量由负载吸收，起到保护信号源、去耦、隔离的作用。可根据用户需求设计定制，欢迎咨询。

名称：波导隔离器
型号：HD-320WISOT2

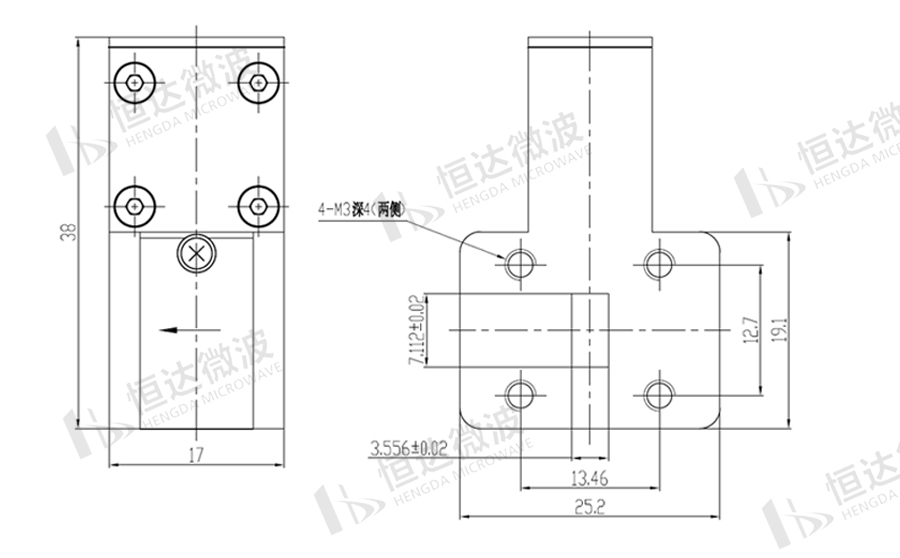

外形图：

主要参数：

频率范围
26.5-40.0 GHz
驻波比 （VSWR）
≤1.35
插损 （IL）
≤0.4dB
隔离度（ISO）
≥18dB
通过功率
≤5W
工作温度
-20～+60℃
存储温度
-40～+70℃
外形尺寸
38X17X25.2（mm）
接口类型
BJ320
材料及涂覆
铝材，导电氧化

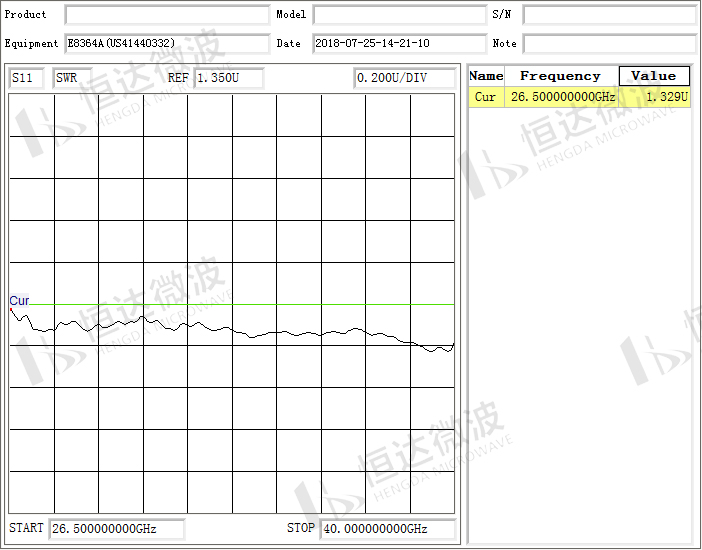

一、驻波

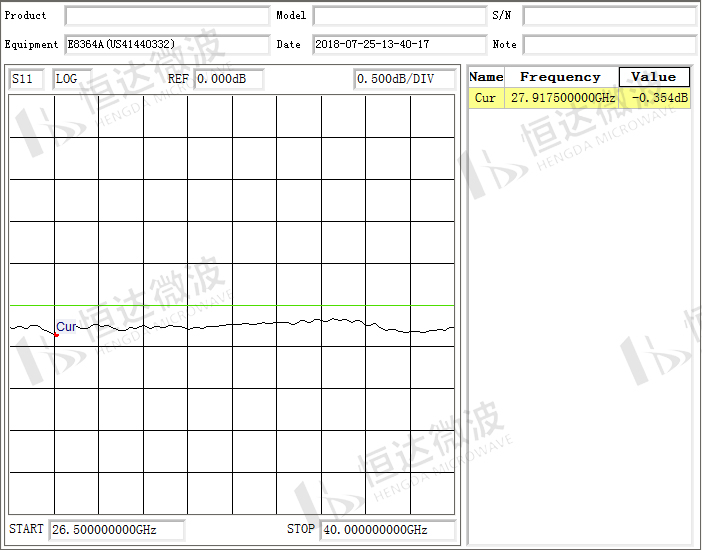

二、插损

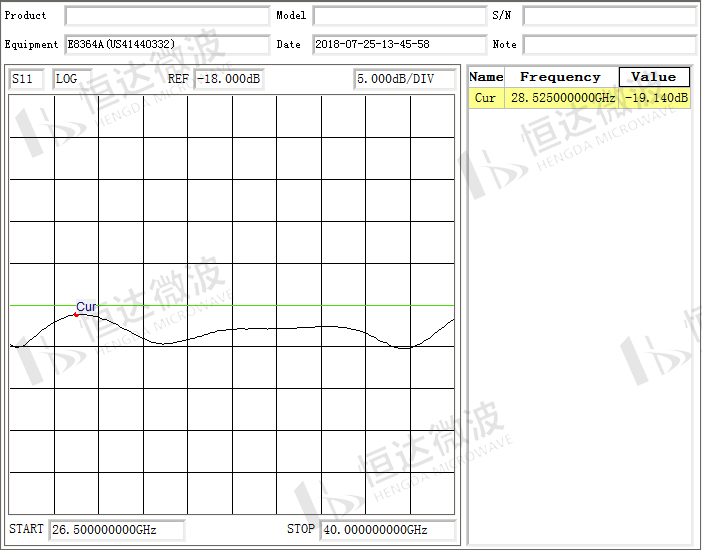

三、隔离度
